Einführung in Maple
Anwendungen


Quantenobjekt im Potentialkasten

> restart; with(plots):
  interface(showassumed = 0):
  fnt:= 'font = [COURIER, 12]':

Kastenpotential V(x) mit endlicher Tiefe und beliebig, aber fest gewählter Länge 2a:

> assume(Vo, positive):
  assume(x, real):
  V:= x -> piecewise(abs(x)<=a, -Vo, abs(x)>a, 0);

  a:= 1:
  plot (subs (Vo = 1.5, V(x)), x = -2*a..2*a,
    thickness = 2,
    fnt,
    numpoints = 5000,
    labels = ["", ""],
    tickmarks = [4, 0],
    view = [-2..2, -2..0]);

V
Kastenpotential

 Stationäre Schrödinger-Gleichung für ein Quantenobjekt im linearen Potentialkasten:

> assume(hbar, positive): # Reduzierte Planck’sche Konstante
  assume(m, positive):    # Masse des Quantenobjektes
  SG:= -C*diff(psi(x), x$2) + V(x)*psi(x) = E*psi(x);
  'C' = hbar^2/(2*m);
  'hbar' = h/(2*Pi);

Stationäre Schrödinger-Gleichung
C = hbar^2/(2m)
hbar = h/(2*Pi)

Lösen der Schrödinger-Gleichung unter den gegebenen Voraussetzungen:

> assume(E, negative):
  # Die Lösungen dieser Gleichung müssen normierbar sein!
  dsolve(SG);

Psi(x)

Ψ(x) muss für große bzw. kleine Werte von x verschwinden, also ergibt sich:

> psiL:= x -> F*exp(kappa*x);        # für x < -a
  psiM:= x -> G*cos(k*x)+H*sin(k*x); # für |x| <=a
  psiR:= x -> J*(exp(-kappa*x)); ;   # für x > a
  'k' = sqrt((Vo+E)/C);
  'kappa' = sqrt(-E/C);

psiL; psiM; psiR
k = sqrt((Vo + E)/C
kappa = sqrt(-E/C)

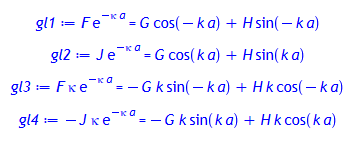

Es ist zu fordern, dass die Funktionen Ψ und Ψ' insbesondere an den Stellen x = -a und x = a stetig sind:

> a:= 'a':
  gl1:= subs(x=-a, psiL(x))        = subs(x=-a, psiM(x));
  gl2:= subs(x=a,  psiR(x))        = subs(x=a,  psiM(x));
  gl3:= subs(x=-a, diff(psiL(x),x) = subs(x=-a, diff(psiM(x),x)));
  gl4:= subs(x=a,  diff(psiR(x),x) = subs(x=a,  diff(psiM(x),x)));

gl1, gl2, gl3, gl4

Bei den nächsten Rechenschritten kann Maple nicht helfen:

> gl1 + gl2;
  gl3 + gl4;

  gl1 - gl2;
  gl3 - gl4;

Gleichungen

Hieraus erhält man:

> G*(1/tan(k*a) - k/kappa) = 0;
  H*(tan(k*a) + k/kappa) = 0;

G(1/tan(ka) - k/kappa) = 0
H(tan(ka) + k/kappa = 0

Unter der Annahme, dass G nicht 0 ist, muss notwendigerweise H gleich 0 sein und es folgt:

> psiM:=  x -> G*cos(k*x):                       # für |x| <=a
  psiLR:= x -> G*cos(k*a)*exp(kappa*(a-abs(x))): # für |x| > a

  psi[cos]:= x -> piecewise (abs(x)<=a, psiM(x), abs(x)>a, psiLR(x)):
  'psi[cos](x)' = psi[cos](x);

Psi[cos](x)

Unter der Annahme, dass H nicht 0 ist, muss notwendigerweise G gleich 0 sein und es folgt:

> psiM:= x -> H*sin(k*x):                                  # für |x| <=a
  psiLR:= x -> signum(x)*H*sin(k*a)*exp(kappa*(a-abs(x))): # für |x| > a

  psi[sin]:= x -> piecewise(abs(x)<=a, psiM(x), abs(x)>a, psiLR(x)):
  'psi[sin](x)' = psi[sin](x);

Psi[sin](x)

Finden eines Zusammenhanges zwischen k und κ:

> C:= hbar^2/(2*m);         # siehe oben
  k:= sqrt((Vo+E)/C):       # siehe oben
  kappa:= sqrt(-E/C):       # siehe oben
  simplify (k^2 + kappa^2); # nur abhängig von Vo, aber nicht von E !
  'ko' = sqrt(%);

C:= hbar^2/(2m)
2*m*Vo/hbar^2
ko = sqrt(2)*sqrt(m*Vo)/hbar

Hieraus ergibt sich:

> `k:= 'k': ko:= 'ko':
  kappa:= sqrt(ko^2 - k^2);

kappa = sqrt(ko^2 - k^2)

Im Falle der um x = 0 symmetrischen Eigenlösungen Ψcos(x) folgt:

> k:= 'k': ko:= 'ko': a:= 'a':
  tan(k*a) = kappa/k;
  tan(k*a) = subs({ko=ko*a, k=k*a}, kappa/k); # erste Eigenwertgleichung

tan(ka)
tan(ka)

Im Falle der um x = 0 antisymmetrischen Eigenlösungen Ψsin(x) folgt:

> k:= 'k': ko:= 'ko': a:= 'a':
  tan(k*a) = -k/kappa;
  tan(k*a) = subs({ko=ko*a, k=k*a}, -k/kappa); # zweite Eigenwertgleichung

tan(ka)
tan(ka)

Prozedur nur numerischen Bestimmung der Nullstellen der Eigenwertgleichungen:

> eqsolve:= proc(equation, z0, imin, imax, dz, dig, dpr)
    local zeros, zero, i, liste;
    Digits:= dig:
    interface(displayprecision = dpr):
    zeros:= {}:

    for i from imin to imax do
      zero:= fsolve (equation, z = z0 + i*dz):
      if (not evalb(zero in zeros) and zero > 0) then
        zeros:= zeros union {zero}:
      fi:
    od:

    liste:= sort (convert (evalf(zeros), list));
  end:

Die Daten für ein konkretes Beispiel:

> m:= evalf(ScientificConstants[Constant](electron_mass)): # in kg
  hb:= 'Planck_constant_over_2pi':
  hbar:= evalf(ScientificConstants[Constant](hb)): # in Js
  Vo:= 16E-18; # in J
  ko:= sqrt(2*m*Vo/hbar^2); # in 1/m
  a:= 1E-10; # in m
  zo:= ko*a; # dimensionslos
  'z' = 'k*a';

z = ka

Visualisierung und Berechnung der Lösungen der zwei Eigenwertgleichungen für das genannte Beispiel:

> f[cos]:= z -> sqrt(zo^2 - z^2)/z:
  f[sin]:= z -> -z/sqrt(zo^2 - z^2):

  eq1:= tan(z) = f[cos](z):
  eq2:= tan(z) = f[sin](z):

  opts:= 'color=[black,red,blue], view=[0..zo+1,-10..8], discont=true':
  plot([tan(z), f[cos](z), f[sin](z)], z = 0..zo+1, opts, fnt);

  lgn[cos]:= eqsolve (eq1, 0, 1, 2*trunc(zo+1), 0.5, 20, 4);
  lgn[sin]:= eqsolve (eq2, 0, 1, 2*trunc(zo+1), 0.5, 20, 4);

plot
Eigenlösungen

Auflistung aller erlaubten z-Werte:

> zValues:= sort([op(lgn[cos]), op(lgn[sin])]);
  num:= nops(zValues):

zValues

Auflistung der zugehörigen k-Werte:

> liste:= []:
  for i from 1 to num do
    k||i:= zValues[i]/a:
    liste:= [op(liste), k||i]:
  od:
  kValues:= liste;

kValues

 Auflistung der zugehörigen Energiewerte:

> liste:= []:
  C:= hbar^2/(2*m):
  for i from 1 to num do
    E||i:= (k||i)^2*C - Vo;
    kappa||i:= sqrt(-E||i/C):
    liste:= [op(liste), E||i]:
  od:
  EValues:= liste;

EValues

Berechnung der zugehörigen Wellenfunktionen Ψn(x):

> N:= 'N':
  for i from 1 to num by 2 do
    psiM||i(x):= N*cos(k||i*x):
    psiLR||i(x):= N*cos(k||i*a)*exp(kappa||i*(a-abs(x))):
  od:

  for i from 2 to num by 2 do
    psiM||i(x):= N*sin(k||i*x);
    psiLR||i(x):= signum(x)*N*sin(k||i*a)*exp(kappa||i*(a-abs(x)));
  od:

  for n from 1 to num do
    p[n](x):= piecewise(abs(x)<=a, psiM||n(x), abs(x)>a, psiLR||n(x)):
    od:
  for n from 1 to num do psi[n](x):= p[n](x); od;

Psi[1](x); Psi[2](x); Psi[3](x); Psi[4](x);

Normierung und Zeichnung der Wellenfunktionen:

> # Zunächst müssen die Wellenfunktionen berechnet worden sein.

  sc:= 1E-5: # Skalierungsfaktor
  for n from 1 to num do
    v:= solve (int((psi[n](x))^2, x=-infinity..infinity) = 1, N)[1]:
    psi[n](x):= subs(N = v*sc, psi[n](x)):
  od:

  y0:= -Vo*1E18:
  V:= x -> piecewise(abs(x)<=a, y0, abs(x)>a, 0):
  kasten:= plot(V(x), x = -2*a..2*a,
    thickness = 2,
    numpoints = 5000,
    labels = ["", ""]):

  niveaus:= NULL:
  for n from 1 to num do
    l[n]:= plot (E||n*1E18, x = -2*a..2*a,
             color = black,
             linestyle = dot):
    niveaus:= niveaus, l[n]:
  od:

  kurven:= NULL:
  for n from 1 to num do
    K[n]:= plot(E||n*1E18 + psi[n](x), x = -2*a..2*a,
             color = navy,
             fnt,
             thickness=2):
    kurven:= kurven, K[n]:
  od:

  display ([kasten, niveaus, kurven], view=[-2*a..2*a,0..y0] );

display
